Компания Vilma
Бренд Vilma специализируется на разработке и производстве токопроводящих систем с тележками-коллекторами и продает продукцию, являющуюся результатом обширного опыта ее разработчиков. К основным областям применения токоприемников относятся мостовые краны, монорельсовые электротельферы, передвижные козловые краны, передвижные балочные краны с ручным управлением, подвесные конвейеры с самоходными тележками.

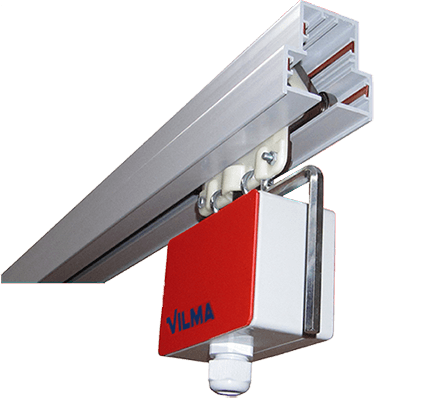

Multi-conductor bar system type CA 40А - 200А
Закрытый короб с проводниками в боковом положении
Закрытый короб с проводниками в боковом положении Vilma Multi-conductor bar system type CA
Технические характеристики

Ток линии: 40, 60, 100, 140, 180, 200 А
Токосъёмник: 16, 30, 60 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 4,5
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 61 мм x высота 65 мм
Изгибы радиусом от 1000 мм
Установка под навесом, возможна установка снаружи
Возможность подвешивания грузов до 10 кг
Особенности
Простота установки и обслуживания
Точное ведение тележки коллектора, оснащенной установочным штифтом
Коллекторные тележки с 4 стальными шарикоподшипниками
Защита от случайного прикосновения к проводникам
Большие расстояния утечки
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Электропитание для электрических ангарных ворот
Подача питания на очистные площадки для застекленных зданий
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

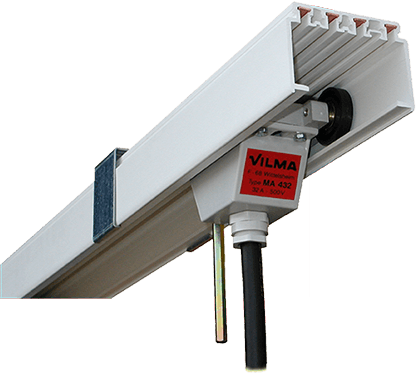

Multi-conductor bar system type CP 32-140A
Открытый короб с жилами в горизонтальном ленточном кабеле
Открытый короб с жилами в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type CP
Технические характеристики

Ток линии: 32, 40 , 50, 60, 80, 100, 120, 140 А
Токосъёмник: 10, 16, 32 А
Напряжение: 500 В
Длина секции: 2 метра
Количество шин: 3, 4
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 90 мм x высота 61 мм
Изгибы радиусом от 1300 мм
Установка под навесом, возможна установка снаружи
Позволяет тележкам выходить из короба с помощью передаточных воронок
Особенности
Простота установки и обслуживания
Видна внутренняя часть короба и проводников
Тележки могут быть удалены в любой точке линии.
Позволяет поддерживать медь без конденсата с помощью системы обогрева
Позволяет устанавливать стационарные источники электропитания
Точное направление тележки коллектора с помощью 8 шарикоподшипников
Вентилируемый профиль, чтобы посторонние предметы не могли скапливаться
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

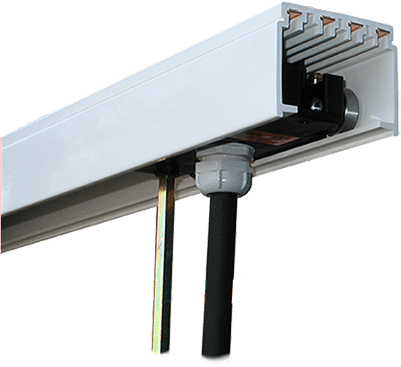

Multi-conductor bar system type VA 20-200A
Открытый короб с проводниками в горизонтальном ленточном кабеле
Открытый короб с проводниками в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type VA
Технические характеристики

Ток линии: 20, 25, 30, 40, 50, 200 А
Токосъёмник: 25, 40, 50 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 4, 5, 6, 7
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -25 °С..+60 °С
Степень защиты: IP23

Габаритные размеры стержня: ширина 64 мм x высота 50 мм
Изгибы радиусом от 1000 мм
Установка под навесом, возможна установка снаружи
Особенности
Небольшие габаритные размеры
Простота установки и обслуживания
Видна внутренняя часть короба и проводников
Тележки могут быть удалены в любой точке линии.
Точное направление тележки коллектора с помощью 8 шарикоподшипников
Вентилируемый профиль, чтобы посторонние предметы не могли скапливаться
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Электропитание для электрических ангарных ворот
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

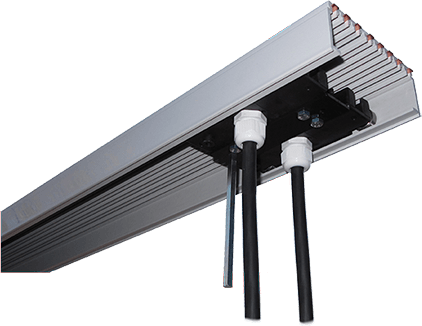

Multi-conductor bar system type VA38 до 50A
Открытый короб с проводниками в горизонтальном ленточном кабеле
Открытый короб с проводниками в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type VA38
Технические характеристики

Ток линии: до 50 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 8
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 127 мм x высота 50 мм
Изгибы радиусом от 1000 мм
До 8 проводников
Установка под навесом, возможна установка снаружи
Особенности
Небольшие габаритные размеры
Простота установки и обслуживания
Видна внутренняя часть короба и проводников
Тележки могут быть удалены в любой точке линии.
Точное направление тележки коллектора с помощью 8 шарикоподшипников
Вентилируемый профиль, чтобы посторонние предметы не могли скапливаться
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Электропитание для электрических ангарных ворот
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

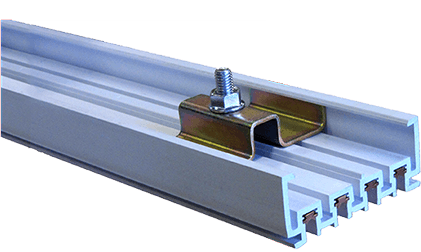

Multi-conductor bar system type VE 40-80A
Открытый короб с проводниками в горизонтальном ленточном кабеле
Открытый короб с проводниками в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type VE
Технические характеристики

Ток линии: 40, 80 А
Токосъёмник: 25, 30, 40 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 4
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 80 мм x высота 34 мм
Легко изгибается на месте с радиусами от 1500 мм
До 4 силовых проводников + 3 низковольтных проводника
Установка только под крышкой
Особенности
Небольшие габаритные размеры
Простота установки и обслуживания
Видимые проводники
Изгиб на месте с использованием прямых компонентов
Точка электроснабжения с помощью подвижной тележки или коллекторов пантографа
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подъемников
Электропитание для стреловых кранов
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

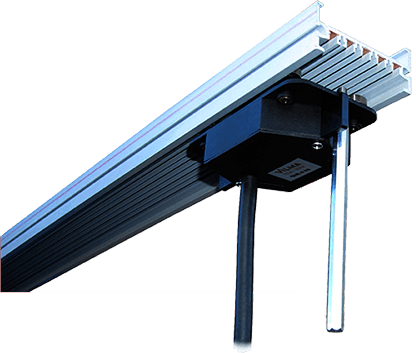

Electrical cable sheaths type GE35 25-32A
Плоский профиль с примыкающими проводниками
Плоский профиль с примыкающими проводниками Vilma Multi-conductor bar system type VE Electrical cable sheaths type GE35
Технические характеристики

Ток линии: 25, 32А
Токосъёмник: 16А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 5
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 72 мм x высота 30 мм
Очень маленькие габаритные размеры
Простота установки и обслуживания
Видны проводники
Точное направление тележки коллектора с помощью 4 металлических шарикоподшипников
Защита от случайного прикосновения к проводникам
Технические характеристики
Габаритные размеры стержня: ширина 72 мм x высота 30 мм
Легко изгибается на месте с радиусами от 1000 мм
Номинальный до 32А
До 5 проводников
Установка только под крышкой
Степень защиты : IP23
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подъемников
Электропитание для стреловых кранов
Электроэнергия для подвесных или напольных самоходных установок
Электропитание и/или управление автоматическими камерами

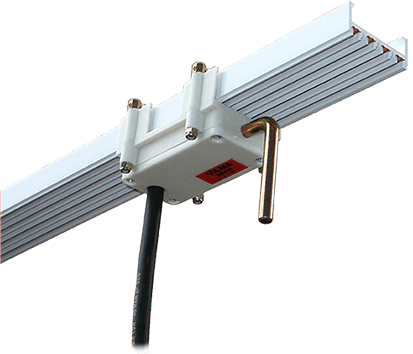

Electrical cable sheaths type FE24 15-32A
Плоский профиль с примыкающими проводниками
Плоский профиль с примыкающими проводниками Vilma Electrical cable sheaths type FE24
Технические характеристики

Ток линии: 15, 25, 32А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 2, 3, 4
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -20 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 48 мм x высота 21 мм
Легко изгибается на месте с радиусами от 1000 мм
Установка только под крышкой
Особенности
Очень маленькие габаритные размеры
Простота установки и обслуживания
Видны проводники
Точное направление тележки коллектора с помощью 4 металлических шарикоподшипников
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подъемников
Электропитание для стреловых кранов
Электроэнергия для подвесных или напольных самоходных установок
Электропитание и/или управление автоматическими камерами

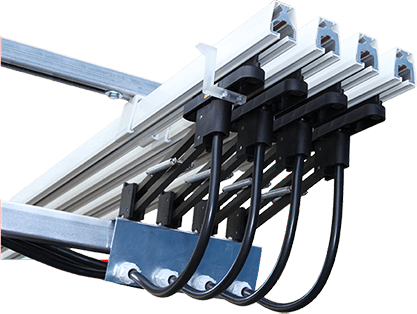

Single-conductor bar system type MC 80-800A
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении Vilma Single-conductor bar system type MC
Технические характеристики

Ток линии: 80, 220, 250, 300, 320, 400, 500, 800 А
Токосъёмник: 80, 150, 160 А
Напряжение: 1000 В
Длина секции: 5 метров
Количество шин: 5
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры бара: От MC80 до MC400: ширина 22 мм x высота 25 мм, От MC500 до MC800: ширина 36 мм x высота 41 мм
Изгибы радиусом от 1500 мм
Количество проводников по мере необходимости с использованием штабелирования
Установка под навесом, возможна установка снаружи
Особенности
Очень маленькие габаритные размеры
Простая установка и техническое обслуживание стержней и коллекторов пантографов
Идеальная конструкция для больших длин (которые вызывают проблемы с расширением/сжатием)
Большие расстояния утечки
Изгиб возможен в горизонтальном или вертикальном положении
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подвесных или напольных подъемников или конвейеров
Электроэнергия для кранов
Подача питания на очистные площадки для застекленных зданий
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование, в частности, для оборудования, работающего в сложных условиях.

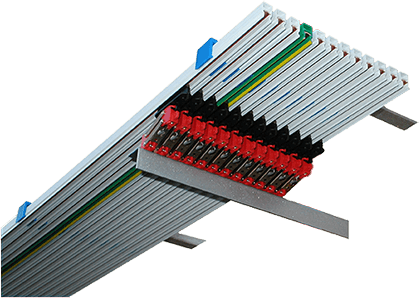

Single-wire bar system type MF 5-90A
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении Vilma Single-wire bar system type MF
Технические характеристики

Ток линии: 5, 50, 90 А
Токосъёмник: 25 А
Напряжение: 600 В
Длина секции: 5 метров
Количество шин: 12
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 11 мм x высота 19 мм
Легко изгибается на месте с радиусами от 1500 мм и на заводе с радиусами от 500 мм
Количество проводников по мере необходимости с использованием штабелирования
Установка только под крышкой
Особенности
Создание сети с переменным количеством проводников
Простая установка и техническое обслуживание стержней и коллекторов пантографов
Защита от случайного прикосновения к проводникам
Изгиб на месте возможен в горизонтальном или вертикальном положении
Большие расстояния утечки
Применение
Электропитание и управление самоходными тележками на подвесных конвейерах с стрелочными переводами, элеваторными секциями, компенсаторами и т.п.
Электроэнергия для подъемников
Система связи между подвижными элементами оборудования
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование
