Компания Vahle
История компании началась в 1912 году когда основатель предприятия Vahle Пауль Вале запатентовал собственное изобретение - систему рельсового токопровода. В настоящее время компания проектирует и производит системы электрификации для подвижной техники и транспортных средств. Номенклатура включает системы кабельной разводки, троллейные шинопроводы и контактные рельсы, кабельные тележки и барабаны, мостовые краны, а также инновационные системы бесконтактной передачи энергии (vPOWER). Производственные мощности Paul Vahle GmbH & Co. расположены в городах Камене и Дортмунде (Германия).

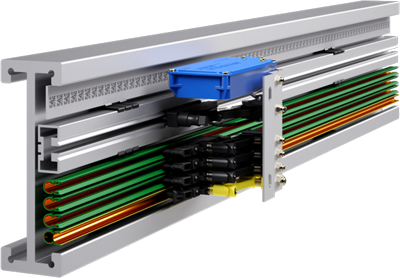

Изолированные контактные рельсы VAHLE серии U10 10А-100А
Изолированные контактные рельсы U10 представляют собой надежный токопровод для подачи электроэнергии на производственные линии с нагрузкой 10-100А. Отдельные компактные держатели и специальная оснастка позволяют легко устанавливать рельсы в соответствии с геометрией пути.
Изолированные контактные рельсы VAHLE серии U10 10А-100А
Серия: U 10

Ток линии: 10А, 40А, 100А
Токосъёмник: 25А, 32А, 40А
Длина секции: 6 м
Количество полюсов: 10
Линия шин: установленные
Соединение шин: болтовое / штеккерное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +85⁰С
Степень защиты: IP21
Изолированные контактные рельсы VAHLE серии FABA 100 100А
Изолированные контактные рельсы FABA 100 представляют собой компактный токопровод для подачи электроэнергии на производственные линии с нагрузкой 10-100А. Данная система может собираться с любым числом полюсов. Предназначена для монтажной установки внутри рабочих и спецпомещений. Монтаж на открытом пространстве требует согласования. Для пластиковых токосъемников возможна защита от касаний, если только скользящий контакт находится внутри корпуса токопровода.
Изолированные контактные рельсы VAHLE серии FABA 100 100А
Серия: FABA 100

Ток линии: 100А
Токосъёмник: 30А на один полюс
Длина секции: 3 м, 5 м
Количество полюсов: 8
Линия шин: установленные
Соединение шин: болтовое / пружинное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 250 м/мин
Температура: -30⁰С +60⁰С / -30⁰С +80⁰С
Степень защиты: IP21

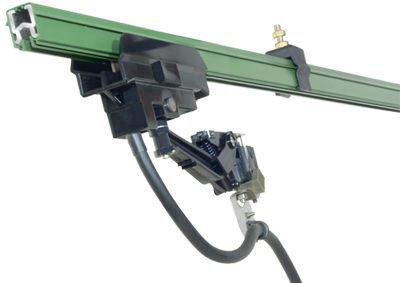

Изолированные контактные рельсы VAHLE серии U15-U25-U35 10А-1250А
Однофазные контактные рельсы типа U15-U25-U35 с нагрузками от 10А до 1250А используются для внутренних и внешних установок. В монтаже возможно компактное и удобное расположение. Изолированный корпус защищен от соприкосновений, благодаря специальной пластмассе.
Токопроводы серии SICLИзолированные контактные рельсы VAHLE серии U15-U25-U35 10А-1250А
Серия: U15 - U25 - U35

Ток линии: 10,40,100,200,230,300,320, 400, 500, 600,720,800,860,1250А
Токосъёмник: 15,20,25,30,40,55,60,80,100,120,140,175,200, 250, 280,350,400А
Длина секции: 6 м, 6,25 м
Количество полюсов: 2-8
Линия шин: установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С, +85⁰С, +130⁰С
Степень защиты: IP23

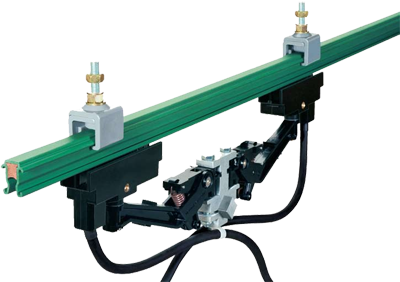

Изолированные контактные рельсы VAHLE серии U20-U30-U40 80А-530А
Однополярные контактные рельсы изолированного типа U20-U30-U40 можно использовать на открытом пространстве, так и в закрытом помещении. Компактные системы имеют максимальную токовую нагрузку от 80 до 530А, а коллекторные токосъемники выдерживают от 15 до 400А.
Изолированные контактные рельсы VAHLE серии U20-U30-U40 80А-530А
Серия: U20 - U30 - U40

Ток линии: 80,120,210,280,330,400,440,530А
Токосъёмник: 15,30,40,55,60,80,100,120,125,140,175, 200, 250, 280,350,400А
Длина секции: 6 м
Количество полюсов: 1-5
Линия шин: установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С / -30⁰С, +85⁰С
Степень защиты: IP23

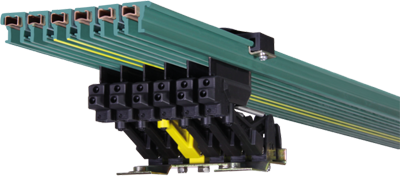

Троллейный пластмассовый шинопровод VAHLE серии VKS и VKL 30А-140А
Система VKS и VKL – это компактный пластмассовый шинопровод, гарантирующий безопасную и бесперебойную передачу энергии даже в самых «стесненных» условиях эксплуатации. Корпус-изолятор выдерживает нагрузку до 140А. В одном профиле возможна прокладка 3-6 шин. Данные шинопроводы могут комбинировать количество профилей и создавать любое число контактов. Компактность токопроводов осуществляет хорошую прокладку в профилях рельс и путевом носителе.
Троллейный пластмассовый шинопровод VAHLE серии VKS и VKL 30А-140А
Серия: VKS - VKL

Ток линии: 30А, 60A, 100A, 120A, 140A
Токосъёмник: 15A, 25A, 30А, 40A, 55A
Длина секции: 4 м, 6 м
Количество полюсов: 3, 4, 5
Линия шин: установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 60 м/мин (на кривых), 120 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP21

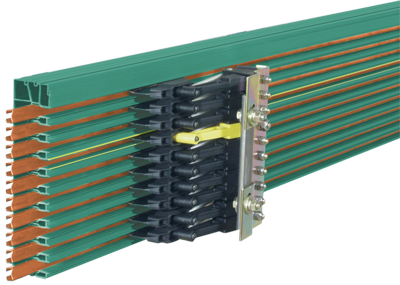

Троллейный шинопровод VAHLE серии VKS 10 60А-140А
Безопасный троллейный шинопровод VAHLE серии VKS 10 компактных размером и защитой от прикосновений представляет собой систему из плоского корпуса-изолятора, в котором проложены контактные рельсы. Шинопроводы гарантируют высокую степень защиты IP 21 в пожарной, электрической и механической частях. Предназначены только для установки внутри закрытых помещений и должны располагаться сбоку.
Троллейный шинопровод VAHLE серии VKS 10 60А-140А
Серия: VKS 10

Ток линии: 60, 100, 120, 140А
Токосъёмник: 30А, 32А, 40А, 55А
Длина секции: 6 метров
Количество полюсов: 10
Линия шин: установленные
Соединение шин: болтовое / штекерное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: до 360 м/мин
Температура: -30⁰С +55⁰С
Степень защиты: IP21

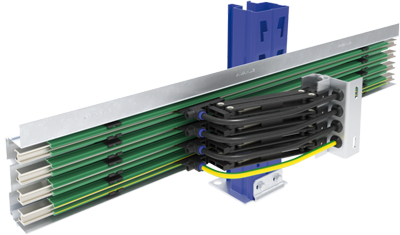

Универсальный несущий профиль VAHLE серии VMT 60А-400А
Универсальный несущий профиль предназначен для одновременного монтажа несколько контактных рельсов VAHLE. Может использоваться с несколькими системами проводников VAHLE. Обеспечивает защиту от механических ударов для проводников.
Универсальный несущий профиль VAHLE серии VMT 60А-400А
Серия: VMT

Ток линии: 60А – 400А
Токосъёмник: 50А, 32–63A, 100А
Напряжение: 690В
Длина секции: 6 метров
Количество полюсов: 4, 4-7, 4-6
Допустимая скорость токосъёмника: до 600 м/мин
Температура: -30⁰С +85⁰С
Степень защиты: IP23

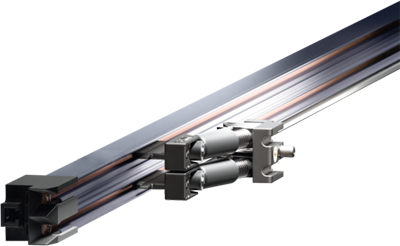

Двухконтактный шинопровод VAHLE серии VCL 40А-100А
Двухполюсная система шинопроводов VAHLE серии VKL была разработана специально для различных задач внутренней логистики. Имеет компактные размеры, благодаря безболтовой системе крепления монтаж занимает короткое время. Система защищена от случайных контактов. Токоприемники изготовлены из ударопрочного пластика, внутренние детали шинопровода - из нержавеющей стали.
Двухконтактный шинопровод VAHLE серии VCL 40А-100А
Ток линии: 40А, 100А
Токосъёмник: 20А, 30А
Напряжение: 500В
Длина секции: 4 метра
Количество полюсов: 2
Допустимая скорость токосъёмника: до 300 м/мин
Температура: -30⁰С +55⁰С
Степень защиты: IP2Х

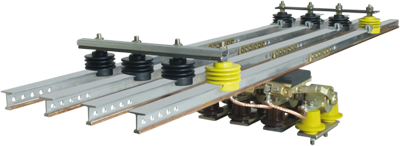

Открытые контактные рельсы VAHLE 3000А
Открытые контактные рельсы VAHLE используются для подвода питания к подвижным установкам, эксплуатируемым в агрессивных условиях (коксовальные, металлургические заводы).  Защита от прямого контакта.
Открытые контактные рельсы VAHLE 3000А
Ток линии: до 3000А
Токосъёмник: 100А, 200А, 400А, 800А
Длина секции: 2 метра
Допустимая скорость токосъёмника: до 250 м/мин
Температура: -40⁰С +150⁰С / -40⁰С +200⁰С
Степень защиты: IP2Х
Каталоги, брошюры, техническая документация Vahle
Изолированные контактные рельсы FABA 100 VAHLE
Изолированные контактные рельсы U10 VAHLE
Изолированные контактные рельсы U15-U25-U35 VAHLE
Инструкция по монтажу Изолированные контактные рельсы VAHLE U20-U30-U40 VAHLE
Открытые контактные рельсы VAHLE
Троллейный пластмассовый шинопровод VKS и VKL VAHLE
Шинопровод троллейный серии VKS 10 VAHLE
Универсальный несущий профиль серии VMT VAHLE
Инструкция по монтажу Изолированные контактные рельсы FABA 100 VAHLE
Инструкция по монтажу Изолированные контактные рельсы U10 VAHLE
Инструкция по монтажу Изолированные контактные рельсы U15 VAHLE
Инструкция по монтажу Изолированные контактные рельсы VAHLE U20-U30-U40 VAHLE
Инструкция по монтажу Изолированные контактные рельсы U25 VAHLE
Инструкция по монтажу Изолированные контактные рельсы U35 VAHLE
Инструкция по монтажу Открытые контактные рельсы VAHLE
Инструкция по монтажу Шинопровод троллейный пластмассовый VKS VAHLE
Инструкция по монтажу Универсальный несущий профиль серии VMT VAHLE
